吸油過濾器安裝在液壓泵的吸入口，以防止吸入較大的料斗，目前，用于簡單保護泵吸入口的過濾器多為圓柱形，選濾油器的尺寸，一般在100-200mm之間。

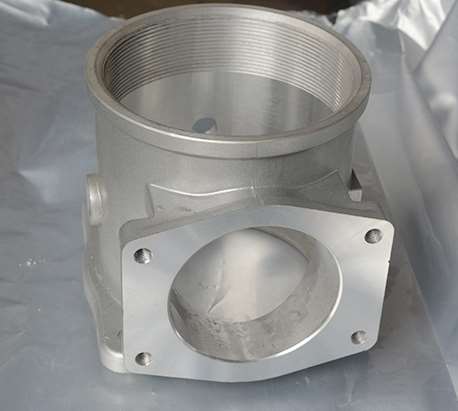

　　吸油過濾器其特征在于：在濾油器本體的腔體中固定一個支撐孔，并在孔板下方安裝有六角凹頭螺釘板和濾網進行支撐，有效地節省了安裝空間，降低了油箱油位的高度要求，防止了吸入雜質對西向泵的損壞，結構簡單，制造加工方便，維護和清洗方便。

　　在濾油器本體的空腔中，用法蘭和四個內六角螺釘固定支撐孔板，并將濾網安裝在孔板下方支撐，濾油器本體的中心設有供液壓泵用的螺紋孔，以提供與過濾器連通的吸油管。

　　為了防止濾網因泵吸而變形或凹陷，在濾網上安裝了支撐孔板，使用時，吸油管的下端與濾油器管體的連接螺紋孔連接，上端與液壓泵的吸油口連接，只要油箱油位大于50mm，就可以正常工作。
